Технічні характеристики

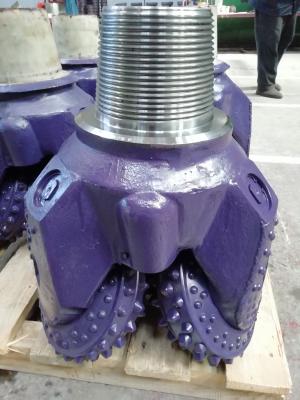

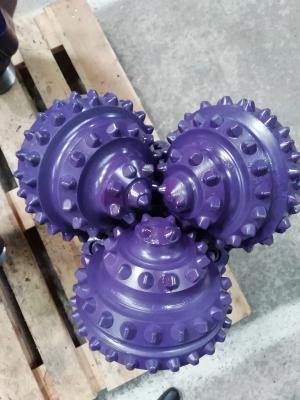

17 1/2 RS45

Діаметр: 444.5мм (17 1/2")
Код IADC: 625X
Номер конструкції: UT78
Позначення ГОСТ: ТЗ-ЦГВУ


Специфікація

Кут нахилу осі цапфи 36°
Зміщення осі цапфи відносно осі долота 3.20 мм
Тип опори Підшипник кочення
Ущільнення Еластомер
Загальна кількість зубків (внутр./периф.) 223 (147/76)
Загальна кількість рядів зубків 14 (11/3)
Кількість змінних насадок 4
Приєднувальна різьба 3-177 (7 5/8 REG)
Маса долота Нетто, кг 230.00
Маса долота Брутто, кг 254.50


Рекомендовані режими

Частота обертання 300-40 об/хв
Осьове навантаження 19.00-37.00 т (41800 - 81400 lbs)
Верхньому рівню величини осьового навантаження відповідає нижній рівень частоти обертання і навпаки.


Призначення

Долото призначено для буріння в твердих абразивних породах.


Конструктивні особливості

Комбінована промивка (центральна і бокова), для чого необхідно вивернути гвинт із центрального вузла.

Дашок і набігаюча грань лапи наплавлені твердим сплавом.

Спинка лапи армована твердосплавними вставками.

Твердосплавні вставки на зворотному конусі шарошок.
