Технічні характеристики

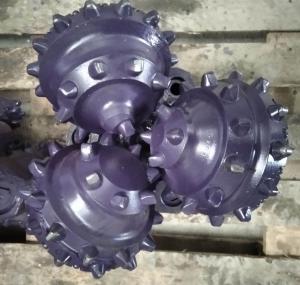

12 1/4 RS05

Діаметр: 311.1мм (12 1/4")
Код IADC: 425Z
Номер конструкції: UT440
Позначення ГОСТ: МЗ-ЦГВУ


Специфікація

Кут нахилу осі цапфи 33°
Зміщення осі цапфи відносно осі долота 10.00 мм
Тип опори Підшипник кочення
Ущільнення Еластомер
Загальна кількість зубків (внутр./периф.) 84 (44/40)
Загальна кількість рядів зубків 9 (6/3)
Кількість змінних насадок 4
Приєднувальна різьба 3-152 (6 5/8 REG)
Маса долота Нетто, кг 87.20
Маса долота Брутто, кг 90.00


Рекомендовані режими

Частота обертання 300-40 об/хв
Осьове навантаження 6.00-18.00 т (13200 - 39600 lbs)
Верхньому рівню величини осьового навантаження відповідає нижній рівень частоти обертання і навпаки.


Призначення

Долото призначено для буріння в м’яких абразивних породах


Конструктивні особливості

Комбінована промивка (центральна і бокова), для чого необхідно вивернути гвинт із центрального вузла.

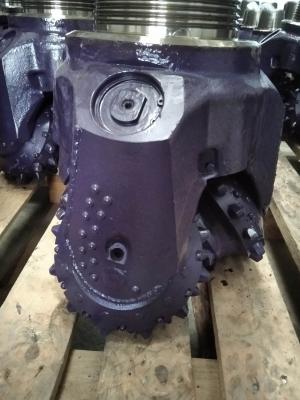

Дашок і набігаюча грань лапи наплавлені твердим сплавом

Спинка лапи армована твердосплавними вставками.

Твердосплавні вставки на зворотному конусі шарошок
