Технічні характеристики

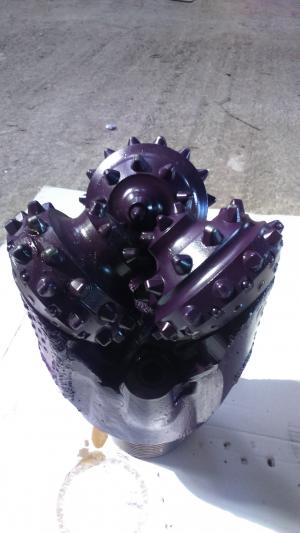

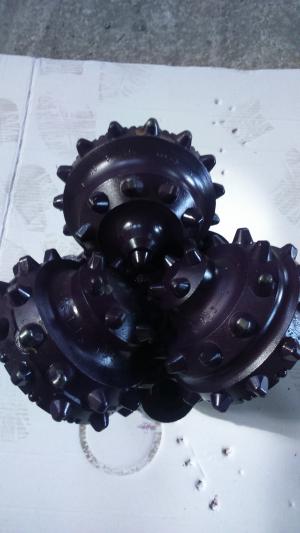

9 7/8 RS05

Діаметр: 250.8мм (9 7/8")
Код IADC: 425X
Номер конструкції: UT444
Позначення ГОСТ: MЗ-ГНУ


Специфікація

Кут нахилу вісі цапфи 33°
Зміщення вісі цапфи відносно вісі долота 7.90 мм
Тип опори Підшипник кочення
Ущільнення Еластомер
Загальна кількість зубків (внутр./периф.) 84 (44/40)
Загальна кількість рядів зубків 9 (6/3)
Кількість змінних насадок 3
Приєднувальна різьба З-152 (6 5/8 REG)
Маса долота Нетто, кг 61.50
Маса долота Брутто, кг 64.00


Рекомендовані режими

Частота обертання 250-40 об/хв
Осьове навантаження 4.50-14.00 т (9900 - 30800 lbs)
Верхньому рівню величини осьового навантаження відповідає нижній рівень частоти обертання і навпаки.


Призначення

Долото призначено для буріння в м’яких абразивних породах.


Конструктивні особливості

Бокова промивка, три гідромоніторні насадки.

Дашок і набігаюча грань лапи наплавлені твердим сплавом.

Спинка лапи армована твердосплавними вставками.

Додаткові твердосплавні вставки сферичної форми між периферійним рядом та зворотнім конусом.

Твердосплавні вставки на зворотньому конусі шарошок.
