Технічні характеристики



3 1/2 T25

Діаметр: 88.9мм (3 1/2")
Код IADC: 523CX
Номер конструкції: UT474
Позначення ГОСТ: МЗ-ЦА


Специфікація

Кут нахилу осі цапфи 36°
Зміщення осі цапфи відносно осі долота 1.00 мм
Тип опори Підшипник ковзання
Ущільнення Немає
Загальна кількість зубків (внутр./периф.) 71 (34/37)
Загальна кількість рядів зубків 9 (6/3)
Кількість змінних насадок 0

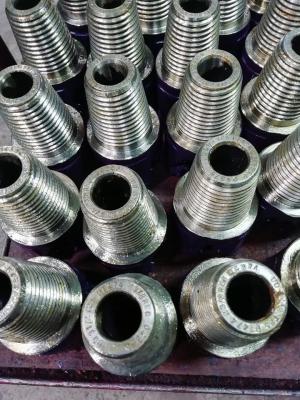

Приєднувальна різьба 3-66 (2 3/8 REG)
Маса долота Нетто, кг 3.30
Маса долота Брутто, кг 3.80


Рекомендовані режими

Частота обертання 100-40 об/хв
Осьове навантаження 3.00-8.00 т (6600 - 17600 lbs)
Верхньому рівню величини осьового навантаження відповідає нижній рівень частоти обертання і навпаки.


Призначення

Долото призначено для буріння в м’яких абразивних породах.


Конструктивні особливості

Центральна промивка.

Твердосплавні вставки по спинці лап.

Твердосплавні вставки на зворотному конусі шарошок
