Технічні характеристики

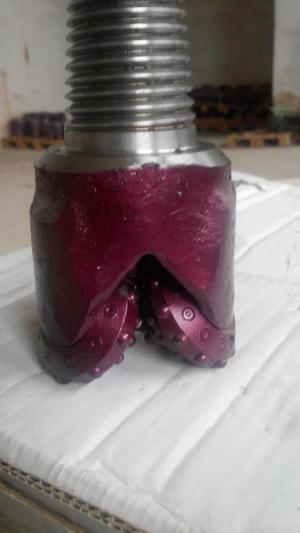

3 T77

Діаметр: 76.0мм (3")
Код IADC: 743CZ
Номер конструкції: UT15
Позначення ГОСТ: K-ЦА


Специфікація

Кут нахилу вісі цапфи 38°
Зміщення вісі цапфи відносно вісі долота 0.50 мм
Тип опори Підшипник ковзання
Ущільнення Немає
Загальна кількість зубків (внутр./периф.) 79 (46/33)
Загальна кількість рядів зубків 11 (8/3)
Кількість змінних насадок 0
Приєднувальна різьба З-42 (-)
Маса долота Нетто, кг 1.90
Маса долота Брутто, кг 2.40


Рекомендовані режими

Частота обертання 100-40 об/хв
Осьове навантаження 5.00-8.00 т (11000 - 17600 lbs)
Верхньому рівню величини осьового навантаження відповідає нижній рівень частоти обертання і навпаки.


Призначення

Долото призначено для буріння в міцних породах.


Конструктивні особливості

Центральна промивка.

Твердосплавні вставки на зворотньому конусі шарошок
