Технічні характеристики

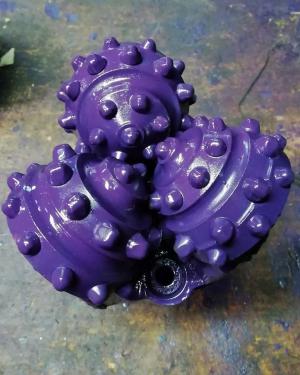

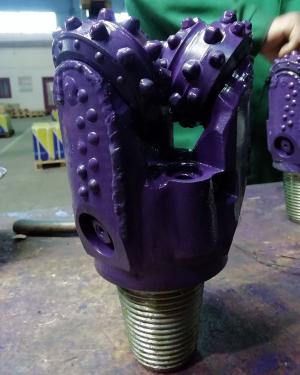

5 1/2 FS25

Діаметр: 139.7мм (5 1/2")
Код IADC: 527X
Номер конструкції: UT519
Позначення ГОСТ: МЗ -ГАУ


Специфікація

Кут нахилу осі цапфи 33°
Зміщення осі цапфи відносно осі долота 4.80 мм
Тип опори Підшипник ковзання
Ущільнення Еластомер
Загальна кількість зубків (внутр./периф.) 81 (49/32)
Загальна кількість рядів зубків 11 (8/3)
Кількість змінних насадок 3
Приєднувальна різьба 3-76 (2 7/8 REG)
Маса долота Нетто, кг 12.00
Маса долота Брутто, кг 12.50


Рекомендовані режими

Частота обертання 150-40 об/хв
Осьове навантаження 3.00-8.00 т (6600 - 17600 lbs)
Верхньому рівню величини осьового навантаження відповідає нижній рівень частоти обертання і навпаки.


Призначення

Долото призначено для буріння в м’яких абразивних породах


Конструктивні особливості

Бокова промивка, три гідромоніторні насадки.

Дашок і набігаюча грань лапи наплавлені твердим сплавом

Спинка лапи армована твердосплавними вставками.

Твердосплавнi вставки по зворотному конусу шарошок.
